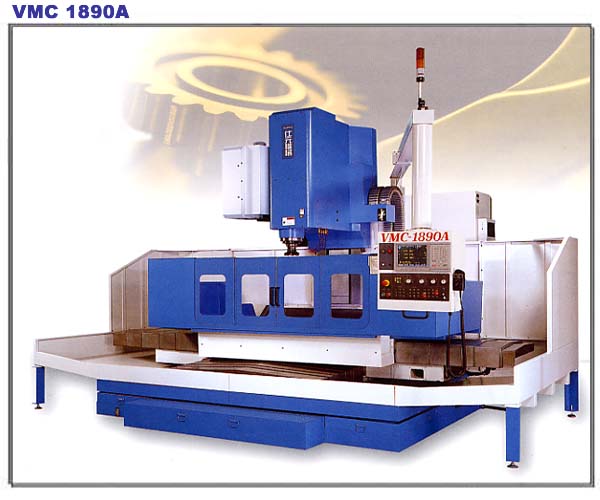

ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
VMC-1690 / VMC-1890 / VMC-2090:





Пирамидальная ребристая конструкция несущей фермы и низкая широкая станина (2000мм). Расстояние между внешними направляющими скольжения 1720мм.

Масса станины 5200кг обеспечивает механическую стабильность на тяжелых режимах. Основные несущие конструкции отлиты из сертифицированного мелкозернистого антикоррозионного чугуна Meehanite с малым коэффициентом теплового расширения, обеспечивающего высокую устойчивость к нагрузкам и длительное сопротивление износу.

Четыре упрочненные широкие (по 130мм) коробчатые направляющие обеспечивают стабильность перемещения оси Y. Направляющие отшлифованы и обработаны составом Turcite-B. Конструкция несущих призм с двойным внутренним конусом обеспечивает высочайшую динамическую точность и стабильность обработки.


Широкий ход оси Y: перемещение 900мм.

Специально усиленная база для крепления устройства автоматической смены инструмента.


Система инструмента BT50.

Мощный шпиндель: 15кВт или 18.5кВт в непрерывном режиме.

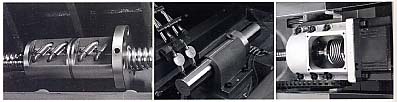

Мощные шариковые винты класса C3 диаметром 50мм на VMC-1690 / VMC-1890
и диаметром 63мм на
VMC-2090. Шариковые винты оснащены удлиненными предварительно нагруженными двойными гайками, обеспечивающими превосходную точность позиционирования.



Специальная конструкция цепного противовеса с удлиненными кронштейнами гарантирует плавность хода головки станка.


Конструкция станины и направляющих предусматривает разделение СОЖ и масла. Масло собирается в специальную емкость. На всех 3 осях установлена телескопическая защита.


  Предусмотрено место для установки оптических линеек на 3 оси.




СПЕЦИФИКАЦИИ VMC-1690 / VMC-1890 / VMC-2090

 VMC-1690   VMC-1890   VMC-2090
Ход по осям
Ось X  1600 мм  1800 мм  2000 мм
Ось Y  900 мм  900 мм  900 мм
Ось Z  700 мм  700 мм  700 мм
Расст. от торца шпинделя до стола  250~950мм  250~950мм  250~950мм
Расст. от оси шпинделя до колонны
 960 мм  960 мм  960 мм
Стол
Длина x Ширина  1900 x 970 мм  2100 x 970 мм  2300 x 970 мм
Макс. масса заготовки  2500 кг  3000 кг  3500 кг
T-слоты
T-слоты (колич. x ширина)  5 x 22 мм  5 x 22 мм  5 x 22 мм
Шаг  150 мм  150 мм  150 мм
Шпиндель
Хвостовик  BT 50  BT 50  BT 50
Скорость вращения (опция)  4000 об/мин
(6000об/мин)
 4000 об/мин
(6000об/мин)
 4000 об/мин
(6000 об/мин)
Трансмиссия (опция)
 Ременная
 (Планетарная)
 Ременная
 (Планетарная)
  Ременная
 (Планетарная)
Смазка подшипников  Grease  Grease  Grease
Охлаждение шпинделя Масло Масло Масло
Макс. мощность мотора шпинделя (опция)  18.5 кВт
(22 кВт)
 18.5 кВт
(22 кВт)
 18.5 кВт
(22 кВт)
Макс. мощность моторов осей X/Y/Z  4.5 кВт  4.5 кВт  4.5 кВт
Подача
Быстрый ход по X, Y, Z  10 м/мин  10 м/мин  10 м/мин
Макс. рабочая подача  6 м/мин  6 м/мин  6 м/мин
Магазин инструмента (ATC)
Количество инструмента без манипулятора
(опция с манипулятором)
 20 (32)  20 (32)  20 (32)
Тип инструментов  BT- 50 (CT- 50)  BT- 50 ( CT- 50)  BT- 50 ( CT- 50 )
Макс. диаметр инструмента  125 мм  125 мм  125 мм
Макс. масса инструмента (опция)  18 кг  18 кг  18 кг
Среднее время смены инструмента
(без манип./с манип.)
инструмент-инструмент:
стружка-стружка:


 11 c (7 c)

 16 c (11 c)


 11 c (7 c)

 16 c (11 c)


 11 c (7 c)

 16 c (11 c)
Точность
Позиционирование  0.015 мм / 300 мм  0.015 мм / 300 мм  0.015 мм / 300 мм
Повторяемость  +/- 0.005 мм  +/- 0.005 мм  +/- 0.005 мм
Другие характеристики
Ширина открытия двери  1600 мм  1800 мм  2000 мм
Масса станка (Net/Gross)  16300 (16500) кг  17500 (19000) кг  18300 (19800) кг
Подводимый воздух  6.9 bar, 6кг/cm2  6.9 bar, 6кг/cm2  6.9 bar, 6кг/cm2
Потребляемая мощность   40KVA  40KVA  40KVA
Габариты (LxWxH)   4400х3800х
3300мм
 5200х3800х
3300мм
 5300х3800х
3300мм

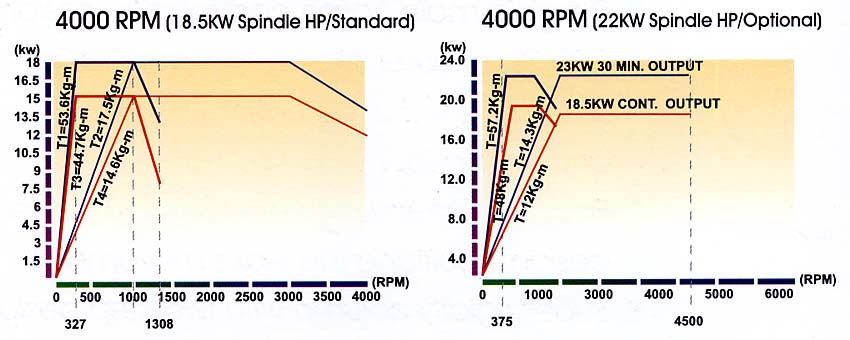

МОЩНОСТЬ ШПИНДЕЛЯ И МОМЕНТ (CТАНДАРТНОЕ ОСНАЩЕНИЕ) :

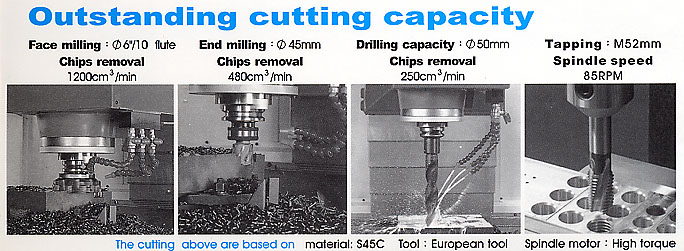

ПРОИЗВОДИТЕЛЬНОСТЬ СТАНКОВ
VMC-1690 / VMC-1890 / VMC-2090:

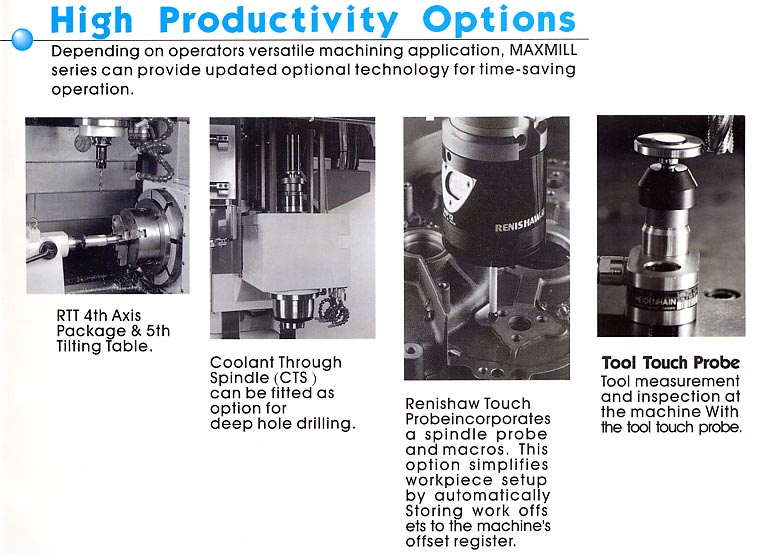

ОПЦИИ СТАНКОВ
VMC-1690 / VMC-1890 / VMC-2090:

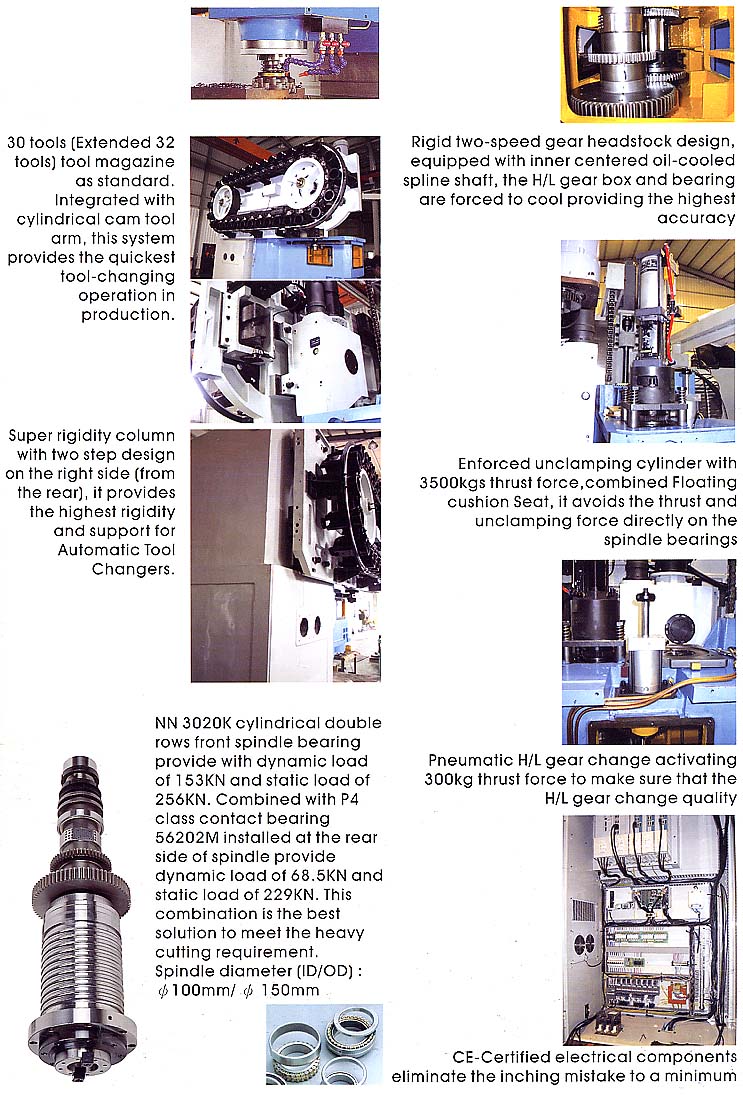

ОСОБЕННОСТИ КОНСТРУКЦИИ СТАНКОВ
VMC-1690 / VMC-1890 / VMC-2090:
